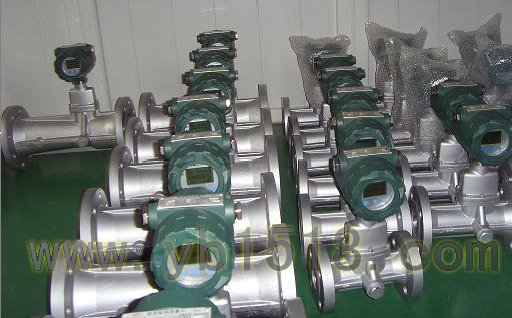

一、概述
HD-LUX係列旋進旋渦流量計是本廠自行設計開發的，具有國內領先水平的新型氣體流量儀表。是利用流體旋渦的進動現象，采用壓電晶體作傳感元件，結合微機技術設計而成。該項技術填補了國內空白，達到了國內同類產品先進水平。產品已通過省級新產品鑒定，被國家經貿委列為九五年度國家級重點新產品。產品廣泛應用於石油、化工、電力、冶金、城市供氣等行業測量各種氣體的流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品
●無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無需維護；
●采用先進的電腦芯片，集成度高，體積小，性能好，整機功能強；
●采用專用顯示屏，顯示位數多，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。
●采用EEPROM技術，各參數設置方便，並可保存400組流量數據；
●脈衝、模擬信號輸出，並具有RS485接口；
●采用專用MODEM，通過電話網絡可實現計算機遠程集中管理。
HD-LUX智能型流量計集流量計、微電腦、壓力、溫度傳感器於一體，采用內置式結構，使結構更緊湊，可直接測量流體的流量、壓力和溫度，並自動實時跟蹤補償和壓縮因子修正；HD-LUX采用雙檢測技術有效地提高了信號檢測強度，成功得抑製了由管線振動引起的幹擾。
旋進旋渦流量計殼體剖麵的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強製產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢複軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，並在收縮段內由於流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截麵的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由於流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號後，由二次儀表顯示出流量總量、溫度、壓力等。
四、技術參數
|
序號
|
項 目
|
主要性能指標
|
|
1
|
公稱通徑
DN(mm)
|
20
|
25
|
32
|
50
|
80
|
100
|
150
|
200
|
|
2
|
(m3/h)
|
1.2～10
|
2.5～30
|
4.5～60
|
10～150
|
28～400
|
50～800
|
150～2250
|
360～3600
|
|
3
|
準確度等級
|
1.0級；1.5級(其相應的基本誤差限為±1.0%；±1.5%)
|
|
4
|
重複性(%)
|
<基本誤差限的1/3
|
|
5
|
過流量能力
|
最大流量的1倍
|
|
6
|
工作壓力(MPa)
|
PN1.6、2.5、4.0、6.4
|
|
7
|
介質溫度(℃)
|
－30～70
|
|
8
|
壓力損失(MPa)
|
△P=ρ/1.205 ×△PN
|
|
9
|
輸出信號方式
|
脈衝：低電平＜0.7V；高電平VD—1V(VD一外供電電壓)
模擬：4mA—20mA
RS485通訊接口
|
|
10
|
表體材料
|
鋁合金、不鏽鋼(>2.5MPa)
|
|
11
|
適用介質
|
氣體
|
|
12
|
環境條件
|
溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa
|
|
13
|
供電方式
及功耗
|
普通型
內供電3VDC功耗＜80μA
外供電6～24V DC功耗＜20mA
|
智能型(壓溫一體化)
內供電3.6VDC功耗<200μA
外供電12～24V DC功耗<100mA
|
|
14
|
防爆等級
|
防爆標誌：ExdⅡBT4；ExibⅡBT6(LUY-B1)
|
|
15
|
執行標準
|
產品標準：Q／FM 01-2002《LUY係列旋進旋渦流量計》
檢定規程：JJG 198-1994《速度式流量計檢定規程》
|
|
公稱通徑DN(mm)
|
公稱壓力(MPa)
|
外形尺寸(mm)
|
表體材質
|
重量(kg)
|
|
表體長度A
|
高度H
|
不鏽鋼
|
鋁合金
|
|
20(15)
|
1.6/2.5/4.0
|
160
|
360
|
√
|
√
|
6
|
|
6.3/10/16
|
160
|
365
|
√
|
|
8
|
|
25
|
1.6/2.5/4.0
|
180
|
367
|
√
|
√
|
7
|
|
6.3/10/16
|
180
|
378
|
√
|
|
10
|
|
32
|
1.6/2.5/4.0
|
200
|
383
|
√
|
√
|
9
|
|
6.3/10/16
|
200
|
402
|
√
|
|
12
|
|
40
|
1.6/2.5/4.0
|
200
|
383
|
√
|
√
|
9
|
|
6.3/10/16
|
200
|
402
|
√
|
|
12
|
|
50
|
1.6/2.5/4.0
|
230
|
403
|
√
|
|
11
|
|
6.3/10/16
|
230
|
421
|
√
|
|
14
|
|
80
|
1.6
|
330
|
438
|
√
|
√
|
11
|
|
2.5/4.0
|
330
|
438
|
√
|
|
18
|
|
6.3/10/16
|
330
|
446
|
√
|
|
21
|
|
100
|
1.6
|
410
|
468
|
√
|
√
|
14
|
|
2.5/4.0
|
410
|
475
|
√
|
|
18
|
|
6.3/10/16
|
410
|
483
|
√
|
|
33
|
|
150
|
1.6
|
585
|
542
|
√
|
√
|
21
|
|
2.5/4.0
|
585
|
549
|
√
|
|
52
|
|
6.3/10/16
|
585
|
572
|
√
|
|
72
|
|
200
|
1.6
|
700
|
618
|
√
|
√
|
41
|
|
2.5
|
700
|
626
|
√
|
|
117
|
|
4.0
|
700
|
634
|
√
|
|
127
|
|
代號
|
口徑
|
流量範圍m3/h
|
|
HD-LUX-25
|
DN25
|
2.5～30
|
|
HD-LUX-32
|
DN32
|
4.5～60
|
|
HD-LUX-50
|
DN50
|
10～150
|
|
HD-LUX-80
|
DN80
|
28～400
|
|
HD-LUX-100
|
DN100
|
50～800
|
|
HD-LUX-150
|
DN150
|
150～2250
|
|
HD-LUX-200
|
DN200
|
360～3600
|
|
|
代號
|
功能1
|
|
N
|
無溫壓補償
|
|
Y
|
帶溫壓補償
|
|
|
代號
|
輸出型號
|
|
F1
|
4-20mA輸出（二線製）
|
|
F2
|
4-20mA輸出（三線製）
|
|
F3
|
RS485通訊接口
|
|
|
代號
|
功能2
|
|
E1
|
1.0級
|
|
E2
|
1.5級
|
|
T
|
常溫
|
|
P1
|
1.6Mpa
|
|
P2
|
2.5Mpa
|
|
P3
|
4.0Mpa
|
|
D1
|
內部3.6V供電
|
|
D2
|
DC24V供電
|
|
B1
|
不鏽鋼
|
|
B2
|
鋁合金
|

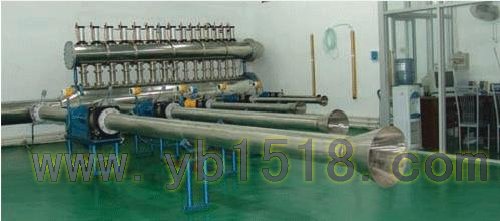

公司氣體流量計標定裝置

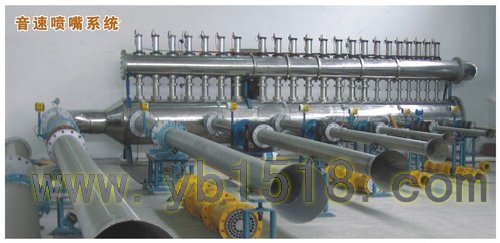

HD-BDZZ-3000M3型音速噴嘴氣體流量標準裝置 功能特點 ◎準確度高、重複性好、穩定性好。 ◎複檢周期長 (5年)。 ◎檢定口徑大，檢定流量大、被檢表安裝方便(全氣動頭控製)。 ◎檢定方式：手動檢定或全自動檢定。 ◎全不鏽鋼管道，使用壽命長。 技術指標 準確度 ±0.25％ 使用條件 環境溫度: -5℃～50℃ 相對濕度:5％～80％ 大氣壓力:86-106kPa 氣源：空氣 檢定口徑範圍:DN25～DN400 檢定流量範圍:1-8500m3/h 可提供更大的檢定口徑和檢定流量。 |
