開關量輸出隔離式安全柵將安全區的電源通過開關控製或邏輯電平信號控製，來驅動危險區的本安小功率設備，它適用於驅動如電磁閥、聲光報警器等本安設備。
防爆標誌：[Exia] ⅡC/ⅡB
通 道 數：單/雙通道
安全區允許輸入信號：
邏輯電平信號：邏輯電平≥4V時，表示“開” ，向現場設備供電。
邏輯電平≤1V時，表示“關” ，停止向現場設備供電。
無源輸入信號：繼電器觸點或純機械開關。
向危險區輸出信號：
輸出最大電壓：26V
輸出最小電壓：12V
輸 出 電 流：35mA（45mA）
危險區信號輸出等效電路：

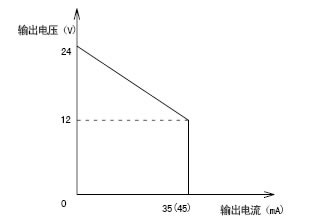

危險區信號輸出特性圖
國家防爆電氣質量監督檢驗中心（CQST）認證參數（1、2端子間），（4、5端子間）：
Um=250VAC/DC
35mA輸出：Uo=28.4V， Io=88mA，Po=624mW，
ⅡC：Co=0.055μF，Lo=3.2mH，
ⅡB ：Co=0.44μF，Lo=10.0mH，
ⅡA ：Co=1.45μF，Lo=20.0mH，
45mA輸出： Uo=28.4V， Io=127mA，Po=902mW，
ⅡB：Co=0.44μF，Lo=6.1mH，
ⅡA：Co=1.45μF，Lo=16.2mH，
功 耗:
1.4W～2.9W（24供電，雙路60mA輸出）
安全柵選型方法:
|
型 號
|
說 明
|
|
HD-DLSR-EX-8
|
╳
|
╳
|
╳
|
開關量輸入，開關量輸出
|
|
輸入通道
|
|
|
|
缺省為單通道
|
|
D
|
|
|
雙輸入通道(寬度為18mm)
|
|
輸入形式
|
1
|
|
無源開關觸點
|
|
2
|
|
邏輯電平
|
|
輸出類型
|
1
|
35mA
|
|
2
|
45mA
|
安全柵接線圖:
單通道儀表接線 寬×高×深(12.8×100×115mm)
雙通道雙輸出儀表接線 寬×高×深(18×100×115mm)
