　　智能數學運算器是一種小型化插裝式結構的運算器.它將輸入信號進行數學運算(開方,加減,乘除,比值等)後,轉換為隔離的1~5V或4~20mA信號輸出.
帶有一路串行通訊輸出，多種通訊接口可選擇。通訊輸出與主機隔離。
全智能、數字化、可編程；
環境溫度、零點、滿幅自動補償；
極高的穩定性，確保準確度多年不變；
電源、輸入、輸出、雙回路間高隔離度；
符合國際電工委員會IEC61000相關抗電磁幹擾標準。

主要技術參數

係統傳輸準確度：±0.5%×F.S（可訂製±0.2%）
輸入阻抗：電流—100Ω；電壓—500KΩ
電流輸出允許外接的負載阻抗：4～20mA≤350Ω；0～10mA≤700Ω
電壓輸出時的內部阻抗：250Ω
輸入、輸出、電源、通訊之間絕緣阻抗：不小於100MΩ
輸入/輸出/電源/通訊/雙回路之間絕緣強度：直流DC2000V/分鍾，交流AC1500V/分鍾
輸入信號故障時的輸出狀態設置：輸出狀態有跟隨方式,報警方式,保持方式三種狀態可設置.
通訊接口：RS485
通訊協議：標準MODBUS協議
通訊距離：RS485—節點數（不加中繼時），距離≤1000米（波特率9600bps時）
編程及校準：現場手持式中文編程器—可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便；簡易型編程器—單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，由於本產品采用數字化結構，並采取了環境溫度自補償、零點自動校準等先進技術，因此可長年保證準確度在規定範圍內，無需頻繁校準。
麵板指示：PWR-電源指示燈(綠色)；ALM-輸入信號報警指示燈(紅色)；輸入信號故障時閃爍；輸入信號超量程時長亮。
工作環境：安裝位置不得有強烈振動，以及來自信號端、電源端及空間不得超過IEC61000-4-4-1995中第三類工業現場電磁幹擾的強度，並使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
溫度漂移：＜0.005％F.S/℃
工作環境溫度：-10—+55℃
供電電源：直流，DC24V±10%；交流，AC95～265V
輸入功率：0.9～1.8W（與型號有關）

數學模型

加減運算：S0=AS1±BS2

注1：S0—輸出信號；
乘法運算：S0=AS1×BS2　　S1、S2—輸入信號；
除法運算：S0=AS1÷BS2　　CUT—小信號切除點（0～100%）；
乘法運算：S0=AS1×BS2　　A、B—係數
計算精度：±0.5%FS±1字或±0.2%FS±1字
運算周期：0.4秒

外形尺寸/安裝方法

外形尺寸：寬×高×深：22.5×100×115mm
安裝方法：35mm導軌式安裝，裝時請注意垂直安裝，以利於儀表內部熱量散發

外形尺寸圖

垂直安裝示意圖

HD係列智能數學運算器型譜表

型　號									說　明
HD-WP-202Q	-□	-□	□	-□	□	-□	-□	-□	雙路數學運算器
運算功能	□								A：加法運算 B：減法運算 C：乘法運算 D：除法運算
第一路輸出類型	□								見輸出類型表
第二路輸出類型	□								見輸出類型表
第一路輸入類型	□								見輸入類型表
第二路輸入類型	□								見輸入類型表
變送溫度範圍	□								設置變送輸出溫度範圍
供電方式	T W								AC90～265V(開關電源) DC24V（開關電源）
測量精度								B	0.5%FS±1字(可省略) 0.2%FS±1字(請注明)

輸出類型表

輸出代碼	功能	輸出代碼	功能
1	輸出為1～5V輸出	6	RS-485通訊
2	輸出為4～20mA	7	特殊規格
3	繼電器報警輸出	0	無輸出

★ 輸入類型：(特殊型號或要求的，請提供分度號或參考標準，定貨時說明)
直流電流：0～10mA、4～20mA
直流電流：0～5V，1～5V

選型舉例

HD-WP-202Q-A-20-（4-20mA）-W-B；
含義：加法運算器，二路4-20mA輸入，一路4-20mA變送輸出，輸出對應量程0-1000,DC24V供電，測量精度0.2％FS。

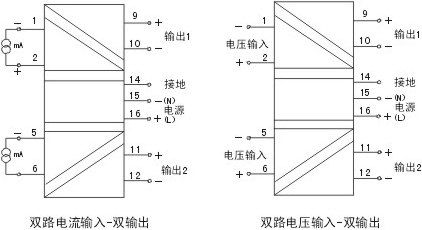

接線圖

● 特別注意：220V供電產品的電源線接入電源端子L、N之間，L接相線，N接零線。
