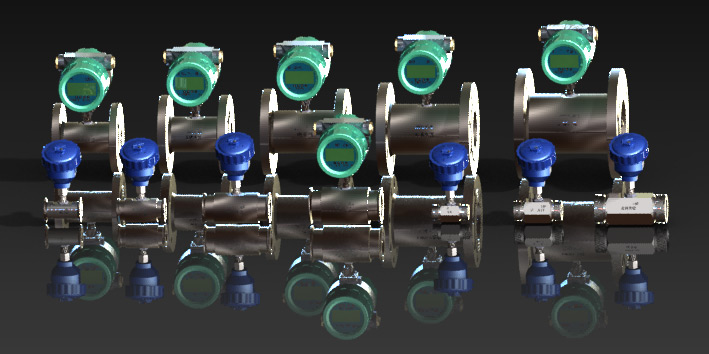

渦輪流量計簡述:
LWGY係列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、複現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小於5×10-6m2/s的液體，對於運動粘度大於5×10-6m2/s的液體，可對流量計進行實液標定後使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控製、超量報警等，是流量計量和節能的理想儀表。
該產品含脈衝輸出、電流信號輸出、內部鋰電池供電等多種形式以滿足使用方多方麵的需求。儀表價格低廉，集成度高，體積小巧，產品也適用於與二次顯示儀、PLC、DCS等計算機控製係統配合使用。
二、液體渦輪流量計產品特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈衝頻率信號及4-20MA電流信號，適於總量計量及與計算機連接，無零點漂移，抗幹擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.範圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
8.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等；
9.可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、液體渦輪流量計基本參數與技術性能
|
儀表口徑
及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
|
|
精度等級
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不鏽鋼、316(L)不鏽鋼等
|
|
被測介質溫度(℃)
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃,相對濕度5%～90%,大氣壓力86～106Kpa
|
|
輸出信號
|
脈衝頻率信號,低電平≤0.8V 高電平≥8V,4-20MA電流信號
|
|
供電電源
|
+12VDC 、+24VDC、內部鋰電池供電(可選)
|
|
信號傳輸線
|
STVPV3×0.3(三線製),4-20MA(兩線製)
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
豪斯曼接頭
|
|
防爆等級
|
內部鋰電池供電為防爆型
|
|
防護等級
|
IP65
|
|
型 號
|
說 明
|
|
LWGY-
|
□
|
□
|
□
|
□
|
□
|
□
|
/□
|
|
公
稱
通
徑
|
4
|
|
|
|
|
|
|
4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
|
|
6
|
+12V供電,脈衝輸出,高電平≥8V低電平≤0.8V6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h
|
|
10
|
10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h
|
|
15
|
15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h
|
|
20
|
20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h
|
|
25
|
25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h
|
|
32
|
32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h
|
|
40
|
40mm,標準量程2~20m3/h,寬量程為1~20m3/h
|
|
50
|
50mm,標準量程4~40m3/h,寬量程為2~40m3/h
|
|
65
|
65mm,標準量程7~70m3/h,寬量程為4~70m3/h
|
|
80
|
80mm,標準量程10~100m3/h,寬量程為5~100m3/h
|
|
100
|
100mm,標準量程20~200m3/h,寬量程為10~200m3/h
|
|
125
|
125mm,標準量程25~250m3/h,寬量程為13~250m3/h
|
|
150
|
150mm,標準量程30~300m3/h,寬量程為15~300m3/h
|
|
200
|
200mm,標準量程80~800m3/h,寬量程為40~800m3/h
|
|
類 型
|
N
|
24V供電,脈衝輸出,高電平≥8V低電平≤0.8V
|
|
B
|
內部3.6V鋰電池供電
|
|
精度等級
|
05
|
精度0.5級
|
|
10
|
精度1.0級
|
|
渦輪類型
|
W
|
寬量程渦輪
|
|
S
|
標準渦輪
|
|
材 質
|
S
|
304不鏽鋼
|
|
L
|
316(L)不鏽鋼(定製)
|
|
防 爆
|
N
|
電池供電表頭均為防爆型
|
|
壓力等級
|
N
|
常規(1.0Mpa,1.6Mpa,2.5Mpa,6.3Mpa)
|
|
H(x)
|
高壓 (需定製)
|
例如，選用一台法蘭連接式非防爆型渦輪流量計測量水，需要內部鋰電池供電，管道為DN40，要求精度0.5級，304不鏽鋼材質，儀表耐壓16MPa測量範圍為標準量程，其產品型號應為：LWGY-40B-5SSN/H16
|
