型號
|
說明
|
|
HD-LU
|
標準午夜理论片在线观看
|
|
安裝方式
|
2
|
法蘭卡裝式
|
|
3
|
法蘭連接式
|
|
4
|
管道對焊式
|
|
5
|
螺紋連接式
|
|
6
|
卡箍連接式
|
|
7
|
固定插入式
|
|
8
|
球閥插入式
|
|
測量介質
|
2
|
液體
|
|
3
|
氣體
|
|
4
|
蒸汽
|
|
公稱通徑
|
-X
|
流量計公稱通徑用2-4位阿拉伯數字表示
例如：DN200用200表示
|
|
輸出信號
|
-2
|
脈衝頻率信號無顯示
|
|
-3
|
脈衝頻率信號帶顯示
|
|
-4
|
電池供電帶顯示
|
|
-5
|
兩線製4～20mA信號無顯示
|
|
-6
|
兩線製4～20mA信號帶顯示
|
|
-7
|
兩線製4～20mA信號帶hart通訊
|
|
-8
|
三線製4～20mA信號帶顯示
|
|
-9
|
三線製4～20mA信號帶RS485通訊
|
|
溫度規格
|
2
|
-50～50℃（僅電容式）
|
|
3
|
-20～50℃
|
|
4
|
50～250℃
|
|
5
|
50～320℃
|
|
6
|
50～500℃（僅電容式）
|
|
壓力規格
|
2
|
1.6MPa
|
|
3
|
2.5MPa
|
|
4
|
4.0MPa
|
|
5
|
更高壓力（最高32MPa）
|
|
補償類型
|
-P
|
一體化壓力補償
|
|
-T
|
一體化溫度補償
|
|
-PT
|
一體化溫壓補償
|
|
特殊類型
|
F
|
分體式
|
|
Q
|
潛水型
|
|
S
|
縮徑型
|
|
N
|
耐腐蝕型
|
|
G
|
隔爆型
|
|
B
|
本案防爆型
|
|
儀表口徑(mm)
|
液體
|
氣體和蒸汽
|
|
測量範圍(m3/h)
|
輸出頻率範圍(Hz)
|
測量範圍(m3/h)
|
輸出頻率範圍 (Hz)
|
|
15
|
0.3-6
|
36-446
|
2.4-36
|
260-1600
|
|
20
|
0.6-40
|
32-396
|
4-50
|
230-1360
|
|
25
|
1.2～16
|
25～336
|
8.8～55
|
190～1140
|
|
32
|
1.5-20
|
16-286
|
10-160
|
160-1090
|
|
40
|
2～40
|
10～200
|
27～205
|
140～1040
|
|
50
|
3～60
|
8～160
|
35～380
|
94～1020
|
|
80
|
6.5～130
|
4.1～82
|
86～1100
|
55～690
|
|
100
|
15～220
|
4.7～69
|
133～1700
|
42～536
|
|
150
|
30～450
|
2.8～43
|
347～4000
|
33～380
|
|
200
|
45～800
|
2～31
|
560～8000
|
22～315
|
|
250
|
65～1250
|
1.5～25
|
890～11000
|
18～221
|
|
300
|
95～2000
|
1.2～24
|
1360～18000
|
16～213
|
|
(300)
|
100～1500
|
5.5～87
|
1560～15600
|
85～880
|
|
(400)
|
180～3000
|
5.6～87
|
2750～27000
|
85～880
|
|
(500)
|
300～4500
|
5.6～88
|
4300～43000
|
85～880
|
|
(600)
|
450～6500
|
5.7～89
|
6100～61000
|
85～880
|
|
(800)
|
750～10000
|
5.7～88
|
11000～110000
|
85～880
|
|
(1000)
|
1200～1700
|
5.8～88
|
17000～170000
|
85～880
|
|
>(1000)
|
協議
|
|
協議
|
|
在計量液體時，務必使流量計傳感器始終完全充滿介質，無夾帶氣體。
在儀表上下遊提供足夠的直管段並確保非彎曲的對稱外形。盡可能在儀表下遊安裝閥門。
豎直安裝通常是優先選擇的，向上遊動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。
如有可能產生氣泡，應提供氣體分離器。
在易於振動的長管路中進行安裝時，應在流量計的上下遊安裝消除器。
對於蒸汽應用，儀表安裝應避免安裝在U形彎底部，避免因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器永久損壞。
傳感器安裝點的上遊較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成永久性損壞、
傳感器盡量避免在架空的非常長的管道上安裝，這樣時間一長後，由於傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，必須在傳感器的上下遊2D處分別設置管道緊固裝置。

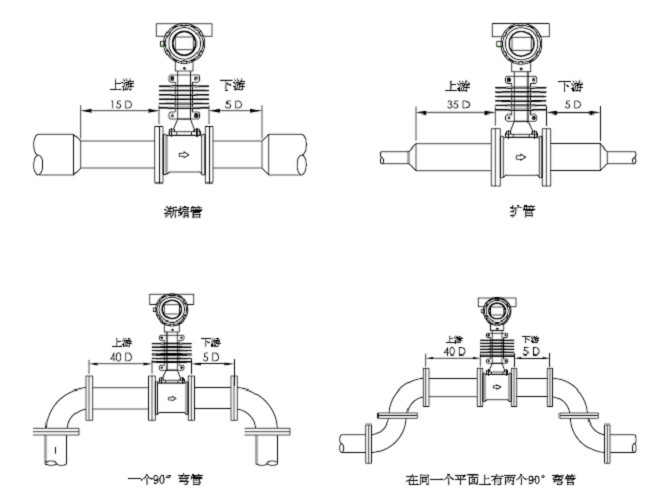

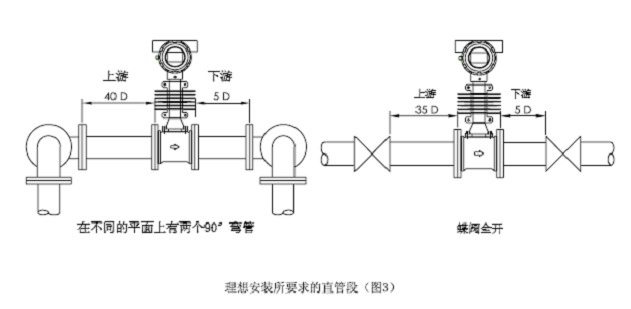

為了確保完整的功能，入口處的流型應不受幹擾。上遊直管段部分的長度應為流量計口徑（D）的大約15倍，下遊直管段部分的長度應為流量計口徑（D）的大約5倍。以確保儀表在變化的過程條件下符合其精度指標（如圖3）
注：如您的應用不能提供足夠的上遊直管段，午夜福利小视频將在最短10D上遊直管段的條件下，向您提供修正方案以使儀表滿足您的精度要求。

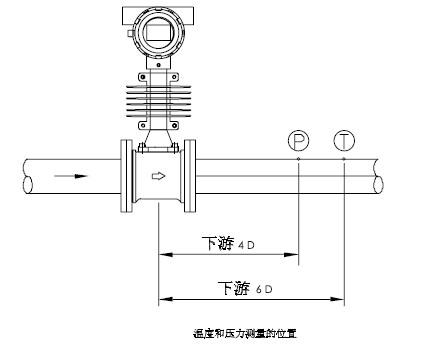

3.當需要將實測壓力和溫度信號用於補償質量流量或標準流量時，請在氣體流量計下遊安裝壓力和溫度變送器。

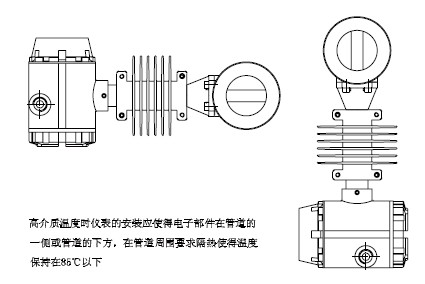

4.高溫度介質的安裝
蒸汽流量計安裝對直管段的要求：正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。它的詳細要求如下：
如果安裝點上的上遊有漸縮管，上遊應有不小於15D(D為管道直徑)的等徑直管段，下遊應有不小於5D的等徑直管段。
如果安裝點上的上遊有漸擴管，上遊應有不小於18D(D為管道直徑)的等徑直管段，下遊應有不小於5D的等徑直管段
如果安裝點上遊有90°彎頭或下行接頭，上遊應有不小於20D的等徑直管段，下遊應有不小於5D的等徑直管段。
如果安裝點上遊在同一平麵上有90°彎頭，上遊應有不小於25D的等徑直管段，下遊應有不小於5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在蒸汽流量計下遊5D以遠處，若必須安裝在流量計的上遊，上遊應有不小於25D的等徑直管段，下遊應有不小於5D的等徑直管段。 蒸汽流量計上遊若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，上遊應有不小於25D的等徑直管段，下遊應有不小於5D的等徑直管段。
特別注意：蒸汽流量計安裝點的上遊較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成永久性損壞。盡量避免在架空的非常長的管道上安裝，這樣時間一長後，由於流量計的下垂非常容易造成流量計於法蘭的密封泄露，若不得已安裝時，必須在流量計的上下遊2D處分別設置管道緊固裝置。
