特點：
1.物理全封閉探頭：物理無縫隙全封閉探頭、據有防水防雨防塵防雷等明顯優勢，更適應在野外等惡劣場合使用
2.全中文人性化液晶顯示：全中文12864點液晶顯示，在顯示頁麵能同時顯示水位高度、順時流量、累計流量、發射波狀態、液位顯示圖、繼電器開啟狀態、環境溫度，輸出電流等參數，隻需要看一個頁麵就能了解到所有的信息。
3.靈活的測量模式：時時液位與距離兩種測量模式，並可以靈活設置參考位置，讓流量更直觀
4.多樣的測量時間相應速度：根據不同現場環境可選擇快速，中速，慢速，大大的提高了明渠流量計的穩定性與精度。
5.參數鎖定功能：調試好參數以後，可以鎖定鍵盤，防止別人任意調動已經設置好的參數。
6.參數設置更簡單：無需以往明渠流量計複雜的參數設置，午夜福利小视频的軟件做到了內部完全智能化，三角堰直接安裝直接使用，矩形堰隻需要選擇堰道口寬度，巴歇爾槽隻需要設置c值與n值
一、用途
與量水堰槽配合使用，測量明渠內水的流量。主要用於測量汙水廠、企事液單位的汙水排放口、城市下水道的流量及灌渠等。
由於本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘汙、腐蝕性液體情況下，比其他形式的儀表具有更高的可靠性。
二、原理說明
HD-MQ係列超聲波明渠流量計直接測量的物理量是液位。用於明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關係反算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈衝，通過傳播媒質傳播到被測液麵，經反射後再通過傳聲媒質返回到接收換能器，測出超聲脈衝從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液麵的距離。從而確定液位。
因此午夜福利小视频可以計算出探頭到反射麵的距離D ＝ C*t/2（除2是因為聲波路徑要往返的原因，D是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理

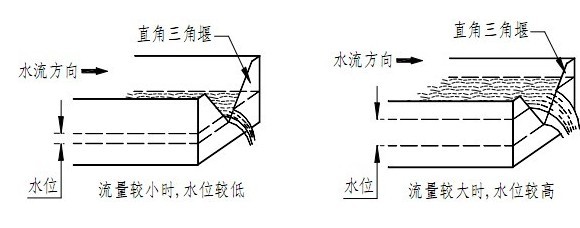

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如下圖）。通過測量水位可以反算出流量。普通明渠內流量與水位之間的對應關係，受渠道的坡降比和表麵的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關係，這種對應關係主要取決於量水堰槽的構造尺寸，渠道的影響減小至最小
量水堰槽把流量轉成液位（如下圖）

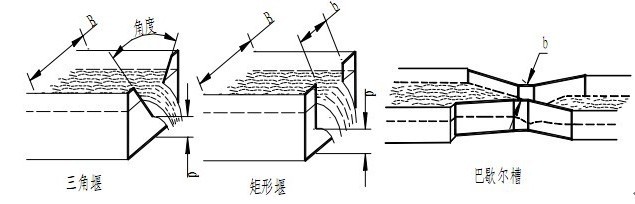

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（如下圖）
使用HD-MQ係列超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關係。
量水堰槽的水位-流量關係可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分（第六、量水堰槽）。
巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關係。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關係時，三角堰與渠道寬B、開口角度、上遊堰坎高度p有關；矩形堰與渠道寬B、開口寬b、上遊堰坎高度p有關。
如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知儀表生產廠。生產廠幫助計算。應注意同時提供上述與確定水位-流量關係有關的參數。
三、主要技術指標
|
功 能
|
分體型
|
|
測量範圍
|
0.1升/秒～99999.99立方米/秒
|
|
累計流量
|
9999999999.00立方米（12為數字顯示）
|
|
液位精度
|
0.3%
|
|
分辨率
|
3mm或0.1%（取大者）
|
|
流量精度
|
1%～5%（試堰板類型而定）
|
|
顯示
|
中文背光液晶：瞬時流量、累計流量、物位測量值、距離測量值、變送值、環境溫度值、回波狀態、報警顯示、算法選擇等。
|
|
模擬輸出
|
4～20mA/750Ω負載
|
|
繼電器輸出
|
4組AC 250V/ 8A或DC30V/ 5A 狀態可編程
|
|
供電
|
220V AC+15% 50Hz
24VDC 120mA 可選
|
|
環境溫度
|
顯示儀表-20～+60℃，探頭-20～+80℃
|
|
通信
|
485通信,MODBUS協議（可選）
|
|
防護等級
|
顯示儀表IP65，探頭IP68
|
|
探頭電纜
|
可達200米，標配10米
|
|
探頭安裝
|
根據量程和探頭的選型
|

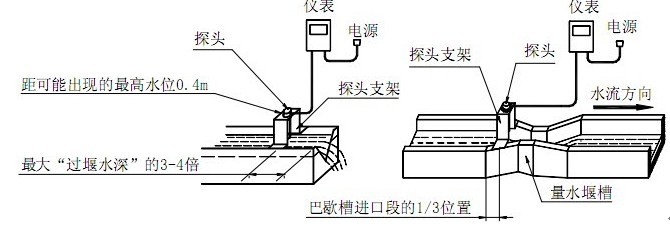

安裝探頭方法
超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一麵要對準水麵。可以用水平尺放在探頭上蓋上，通過校上蓋水平使探頭對準水麵。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置（如圖）；三角堰、矩形堰在上遊一側，距堰板3～4倍最大過堰水深處
|
