信號種類
|
量程代碼
|
測量範圍
|
|
電
流
|
mA
|
01
|
0～10mA
|
|
mA
|
02
|
4～20mA
|
|
mA開方
|
03
|
4～20mA開方
|
|
電
壓
|
mV
|
11
|
0～20mV
|
|
mV
|
12
|
0～50mV
|
|
mV
|
13
|
0～100mV
|
|
V
|
14
|
0～5V
|
|
V
|
15
|
1～5V
|
|
V開方
|
16
|
1～5V開方
|
|
熱
電
阻
|
Pt100
|
21
|
-50.0～550.0 °C
|
|
Cu100
|
22
|
-50.0～150.0 °C
|
|
Cu50
|
23
|
-50.0～150.0 °C
|
|
遠傳壓力電阻
|
24
|
0～400Ω
|
|
熱
電
偶
|
T
|
31
|
0.0～400.0 °C
|
|
E
|
32
|
0～1000 °C
|
|
K
|
33
|
0～1300 °C
|
|
S
|
34
|
0～1750 °C
|
|
B
|
35
|
500～1800 °C
|
|
關閉通道
|
00
|
該通道關閉
|
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
• 提供六組繼電器接點輸出，由用戶任意組合使用
• 每個通道報警均可選擇上限、下限、差值上限、差值下限
• 每個通道的報警回差可設定，繼電器動作時有指示燈提示
• 繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊：
可提供RS232C或RS485通訊接口 【此項為擴展功能,定貨時須注明】
12．模擬量輸出：
可提供兩路4~20 mA模擬量傳送輸出 【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F?S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F?S
17． 輸入阻抗: 大於10MW 〖注：進行電流測量時，輸入阻抗為250W〗
18．功率消耗: 不大於30W
19．正常工作環境: 溫度範圍：0～50°C 濕度範圍：10～85 % R?H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．開孔尺寸: 138+1 ´ 138+1 mm
|
型號
|
型譜
|
說明
|
|
HDR
|
1001
|
|
1路輸入
|
|
1002
|
|
2路輸入
|
|
1003
|
|
3路輸入
|
|
1004
|
|
4路輸入
|
|
1005
|
|
5路輸入
|
|
1006
|
|
6路輸入
|
|
1008
|
|
8路輸入
|
|
報警輸出
|
B0
|
|
無
|
|
B1
|
|
1路報警
|
|
B2
|
|
2路報警
|
|
B3
|
|
3路報警
|
|
B4
|
|
4路報警
|
|
B5
|
|
5路報警
|
|
B6
|
|
6路報警
|
|
通訊方式
|
0
|
|
無
|
|
R
|
|
串行通訊RS232
|
|
S
|
|
串行通訊RS485
|
|
輸出信號
|
X0
|
|
無
|
|
X1
|
|
1路4~20mA
|
|
X2
|
|
2路4~20mA
|
|
饋電輸出
|
0
|
|
無
|
|
V1
|
|
1路DC24V配電
|
|
V2
|
|
2路DC24V配電
|
|
供電方式
|
0
|
AC220V供電
|
|
W
|
DC24V 供電
|
1、帶電流輸出功能的有紙記錄儀多可同時接入六路信號注：
2、帶DC24V饋電輸出的有紙記錄儀多可同時接入六路信號
3、帶F0值滅菌功能的有紙記錄儀多可同時接入六路信號

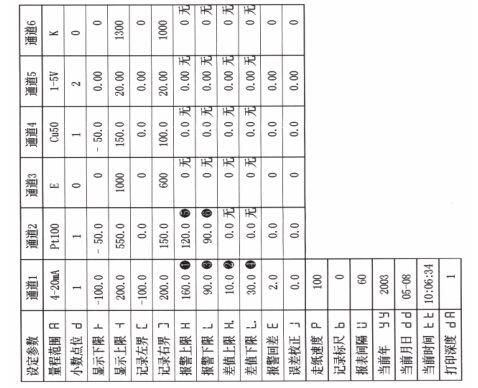

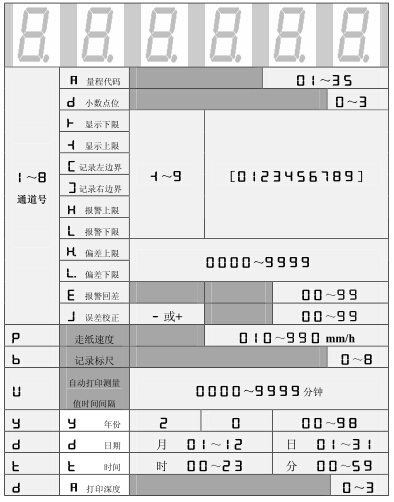

設定狀態下，數碼管依次顯示的內容：

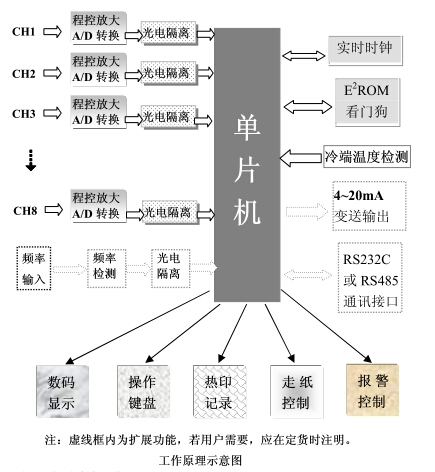

工作原理及特點簡介
每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的幹擾，消除了輸入通道與CPU之間的幹擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，有紙記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，並實現了放大倍數的程控放大。出廠前廠方對各參數均已調試完成。用戶可通過鍵盤設定對係統誤差進行平移校正。

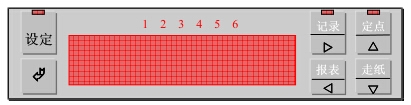

顯示和記錄
顯示方式：
在測量狀態下，顯示通道號和測量值
在設定狀態下，顯示設定內容
在通道全部關閉是，顯示實時時間
六個指示燈為繼電器動作號碼提示燈

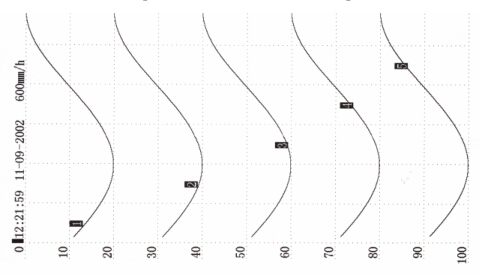

記錄方式
打印記錄曲線{記錄狀態，記錄指示燈亮}
打印設定參數[在記錄指示燈滅時，按“報表”鍵]
打印測量值數據[在記錄指示燈亮時，按“報表”鍵]
